黑马云盘综合案例

JavaJuice约 2177 字大约 7 分钟

黑马云盘综合案例

各位学生，要自己独立完成综合案例

以小组为单位，进行讨论分析

在实现案例代码过程中，有问题：先小组讨论 ， 没解决问题再找老师

基础功能：文件上传、文件下载、浏览子目录(稍微修改下代码就可完成)

如果想要锻炼自己：在完成综合案例后，自己在独立从头写一遍

  • 综合案例中使用的技术：面向对象、String、File、IO、集合|数组、网络编程、多线程

想要提升自己：就把加强版的黑马云盘独立完成

  • 增加：commons-io、封装了自定义协议类

学习目标

理解需求 ，通过文档能够独立完成代码的开发

一 需求说明

实现一个乞丐版云盘。

云盘项目包含客户端和服务端，通过客户端可以查看网盘内容，可以下载网盘中的文件，上传文件到网盘中

image-20201021174523764

网盘内容功能：已写过

//获取给定目录下的文件内容
File类提供一个方法： File[]  listFiles()  //当前目录下所有内容

上传文件功能：已讲解

网络编程课堂案例

下载网盘中的文件：未完成

黑马云盘系统：

  • 通过客户端，查看服务端上的文件或目录
  • 通过客户端，把服务端本地文件下载到客户端
  • 通过客户端，把客户端本地文件上传到服务端

二 概要设计

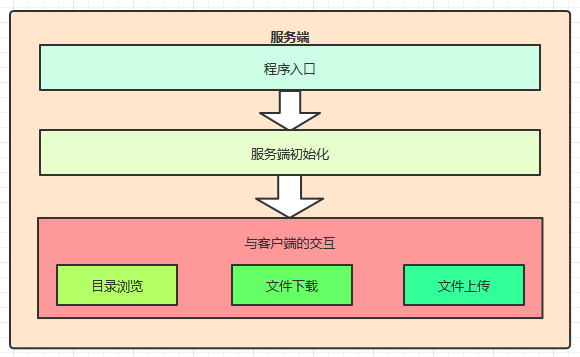

2.1 服务端实现

image-20201021180105194

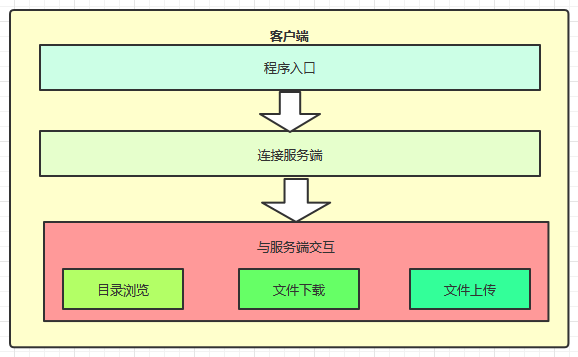

2.2 客户端实现

image-20201021180125530

三 详细设计

3.1 技术选型

  1. 使用TCP编程技术实现客户端和服务端的开发，完成文件上下传的功能
  2. 自定义客户端和服务端之间的通讯协议
  3. 服务端多线程技术，实现高并发访问
  4. 自定义异常维护业务安全
  5. 使用JDK现有的API完成相关业务
    1. Socket，ServerSocket网络编程
    2. File文件类
    3. IO流相关类
    4. ResourceBundle配置文件读取
      • 读取当前项目中src目录下的.properties配置文件

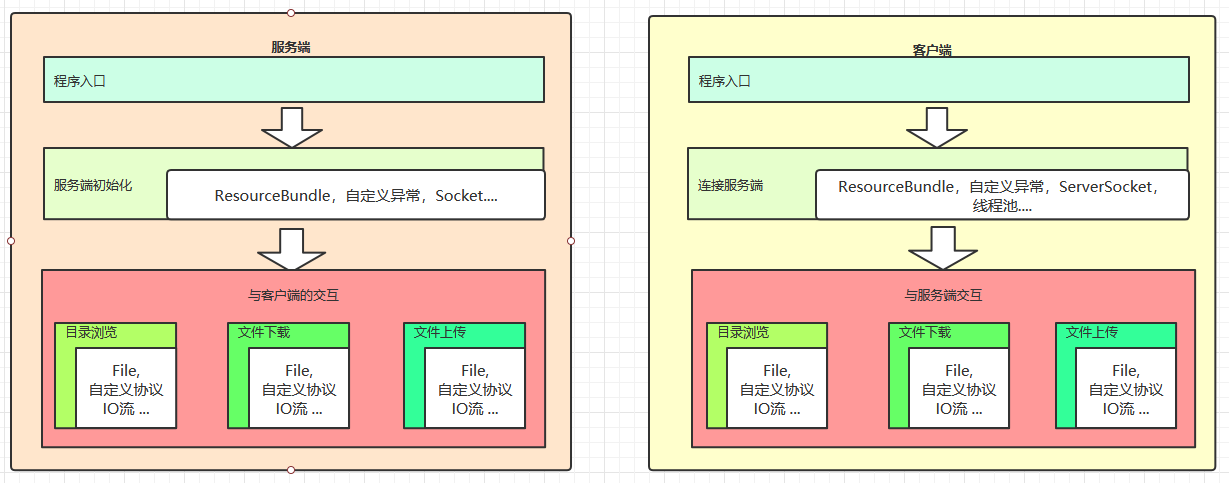

image-20201023160209400

3.2 协议定义

协议介绍

协议就是客户端和服务端通讯双方共同遵守的规定。

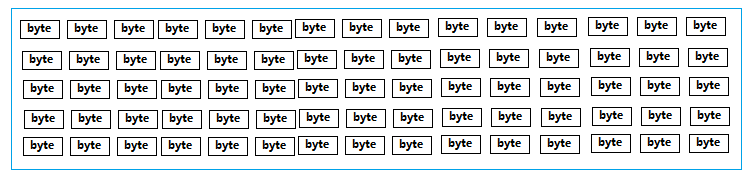

TCP协议是区分客户端服务端的一个比较底层的协议，传输的数据是字节码数据，如下

image-20201022093549477

当客户端连接服务端后，若要上传一个文件到服务端。直接将文件数据传给服务端，那么服务端该如何识别这个数据呢。对于服务端来讲收到的都是字节数据，服务端该如何识别客户端的操作意图，如果是上传文件，那么文件的类型是什么，文件的名字是什么等等信息。

怎样让双方在沟通时理解对方的信息呢？

我们可以把要发送给对方的数据前加一行描述信息，我们可以称为头信息。这个头信息包含了我要干什么，我的数据有哪些属性等信息，发头信息后再把具体的数据发送给对方。这样对方先把头信息获取，知道了我要做什么操作，发送过来的数据是是什么有什么数据，再接收具体的数据，就搞定了。

image-20201022102550874

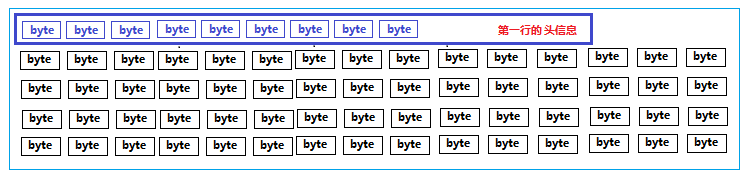

加了头信息的数据如下：

image-20201022103220884

自定义协议

我们约定双方发送数据前要先发送一个头信息，如下

type=操作类型,fileName=文件名,status=操作状态,message=说明信息\r\n

说明：第一行头信息要和数据分开，用行分隔符分开即可，每个信息使用 key=value键值对表示，么个信息使用逗号分隔

  1. type：操作类型，对应的值可以是如下：
scan：表示浏览目录操作
upload：表示上传操作
download：表示下载操作

下载操作示例：
type=download
  1. fileName：要浏览操作文件的文件名
下载文件“美女.jpg”示例：
  1. status：操作状态
表示服务端收到客户端请求后回复操作状态，ok表示成功，failed表示失败
  1. message：说明信息
其他附加说明信息

一次文件下载的示例：

客户端发送请求：

type=download,fileName=root/美女.jpg,status=null,message=null\r\n

服务端响应请求：

  • 成功

    type=download,fileName=root/美女.jpg,status=ok,message=null\r\n
01010101010010美女数据010100101001010

  • 失败

    type=download,fileName=root/美女.jpg,status=failed,message=文件不存在！\r\n

协议的封装

为了方便协议的定义和解析，我们可以使用面向对象的思想进行封装成一个类，Protocol

// 把协议封装成一个类
public class Protocol {
    //协议数据
    private String type;    // 操作类型
    private String fileName;// 操作文件
    private String status;  // 操作状态
    private String message; // 说明信息

    /**
     * 操作类型
     */
    public static class Type {
       public static final String  SCAN="scan";//浏览
       public static final String  UPLOAD="upload";//浏览
       public static final String  DOWNLOAD="download";//浏览
    }

    /**
     * 操作状态
     */
    public static class Status {
       public static final String  OK="ok";//成功
       public static final String  FAILED="failed";//失败
    }

  //省略其他构造器及getter/setter
}

自定义协议：客户端和服务端两端程序之间交互的一种固定格式

  • 客户端：
    • 发送自定义协议：Type=操作功能,FileName=文件名或目录名,Status=交互状态,Message=状态消息
      • 自定义协议，就一个拼接的字符串
  • 服务端：
    • 接收自定义协议：客户端发送的自定义协议
      • 大白话：接收客户端发送的字符串
    • 解决自定义协议
      • 把字符串进行切割，取出自己需要的内容

3.3 功能接口的定义

这里的接口，指定的是服务端暴露出来的功能。比如文件浏览功能，只要按照该接口指定的方式传输数据，就能完成功能了。

文件浏览

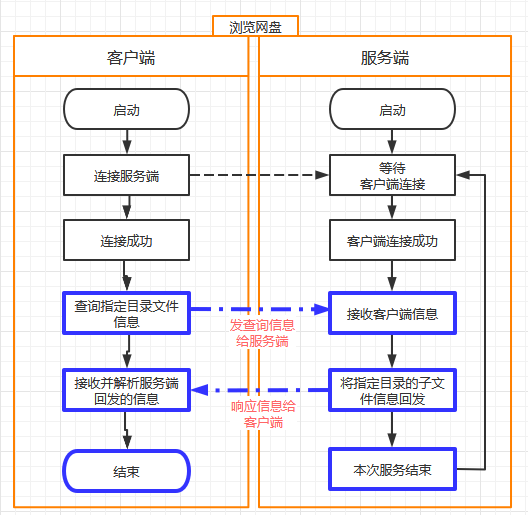

  • 客户端与服务端的交互流程

    image-20201022163118769

  • 数据交互

    请求：客户端 ---> 服务端

    type=scan,fileName=需要浏览的目录,status=null,message=null\r\n

    响应： 服务端 --->客户端

    1. 成功：

      type=scan,fileName=需要浏览的目录,status=ok,message=null,
xxx  xxxxxx       //File类型   File的名字
目录  目录名
文件  文件名

    2. 失败：

      type=scan,fileName=null,status=failed,message=目录不存在，只能浏览当前子目录,
#没有后续数据

      失败的原因，就是服务端没有对应的目录，无法遍历。

文件上传

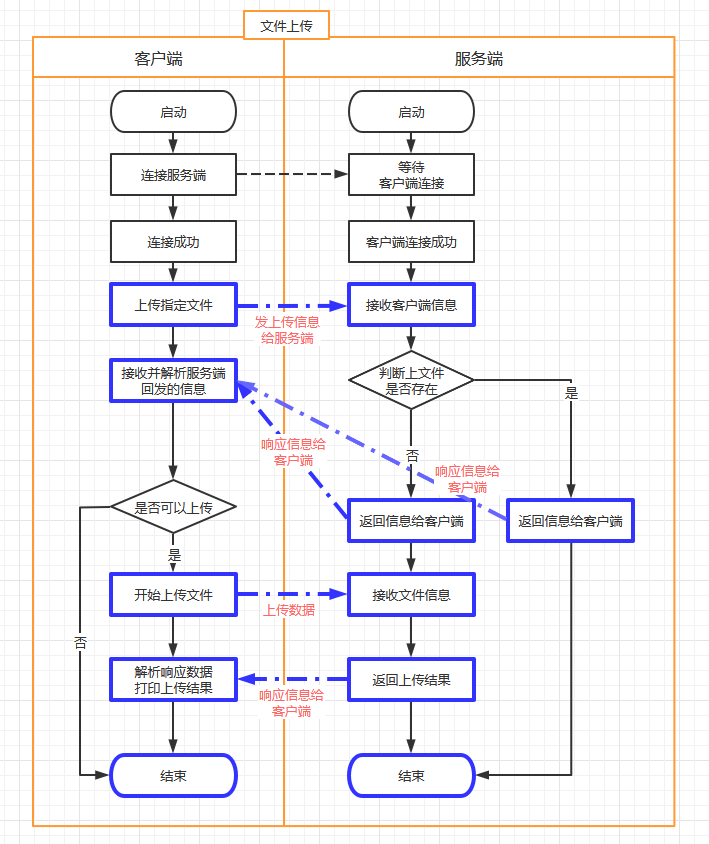

  • 文件上传交换流程

    image-20201022172157631

  • 数据交互

    请求：客户端 ---> 服务端

    type=upload,fileName=要上传的文件,status=null,message=null,

    注意：文件要体现在服务端的位置。客户端看到的文件都是基于服务端某一个文件夹而存在的，我们把这个文件夹叫做root。
    服务端开发时，可以任意指定一个合法的文件夹当做这个root。

    响应： 服务端 --->客户端

    1. 成功

      告诉客户端，文件可以上传的

```

      type=upload,fileName=要上传的文件,status=ok,message=null,


    客户端收到信息后，继续上传文件信息，文件接收完毕后继续响应

    ```

type=upload,fileName=要上传的文件,status=ok,message=文件上传成功,

    2. 失败

      如果发现服务端已经存在该文件，提示客户端不要上传

```

      type=upload,fileName=要上传的文件,status=failed,message=文件已存在

文件下载

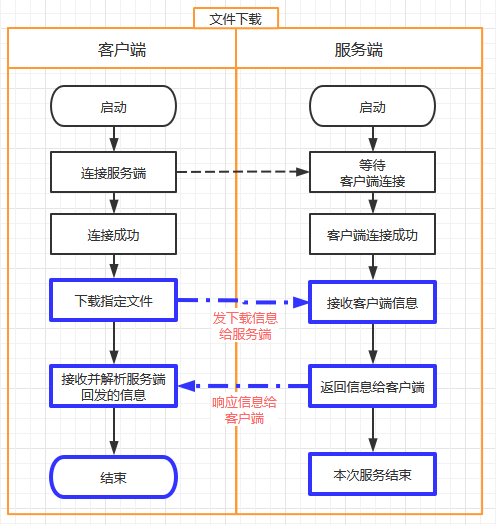

  • 文件下载流程

    image-20201022162502598

  • 数据交互

    请求：客户端 ---> 服务端

    type=download,fileName=下载的文件名,status=null,message=null,

    响应： 服务端 --->客户端

    1. 成功

      type=download,fileName=下载的文件名,status=ok,message=134448,
010101010010下载的文件字节数据010101010010100101001010010010010101....

      需要将下载的文件字节数据保存到文件中

    2. 失败

      type=download,fileName=下载的文件名,status=failed,message=文件不存在，请选择当前存在的子文件,

      只有协议数据，没有实际下载的文件数据

3.4 基础架构

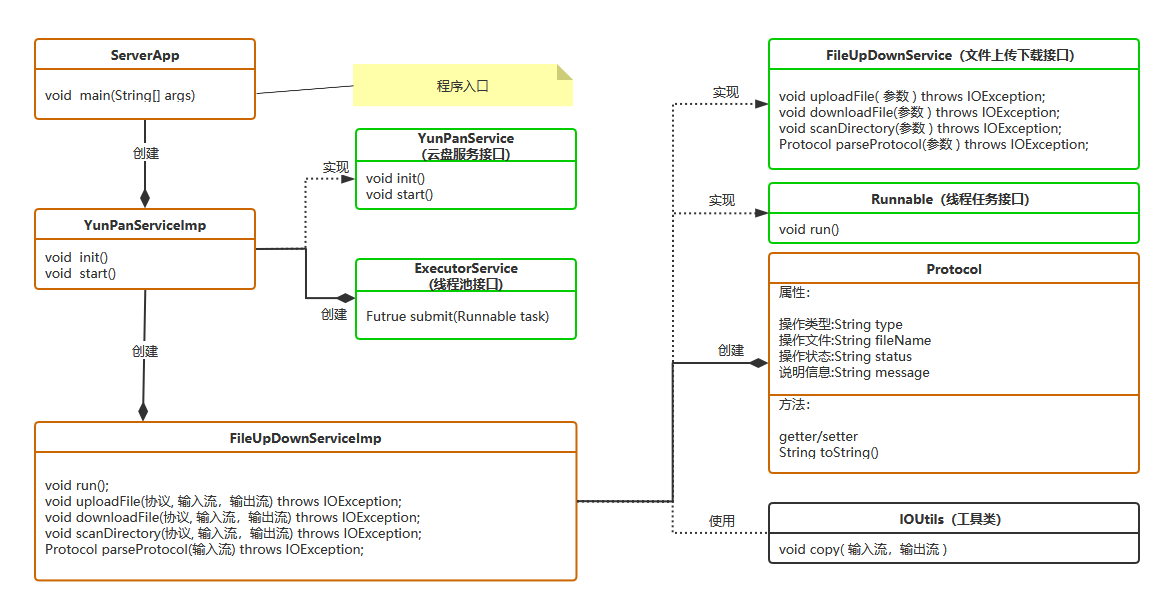

服务端架构

image-20201023153232229

代码结构：

image-20201023153444987

基础代码请看看今天资料

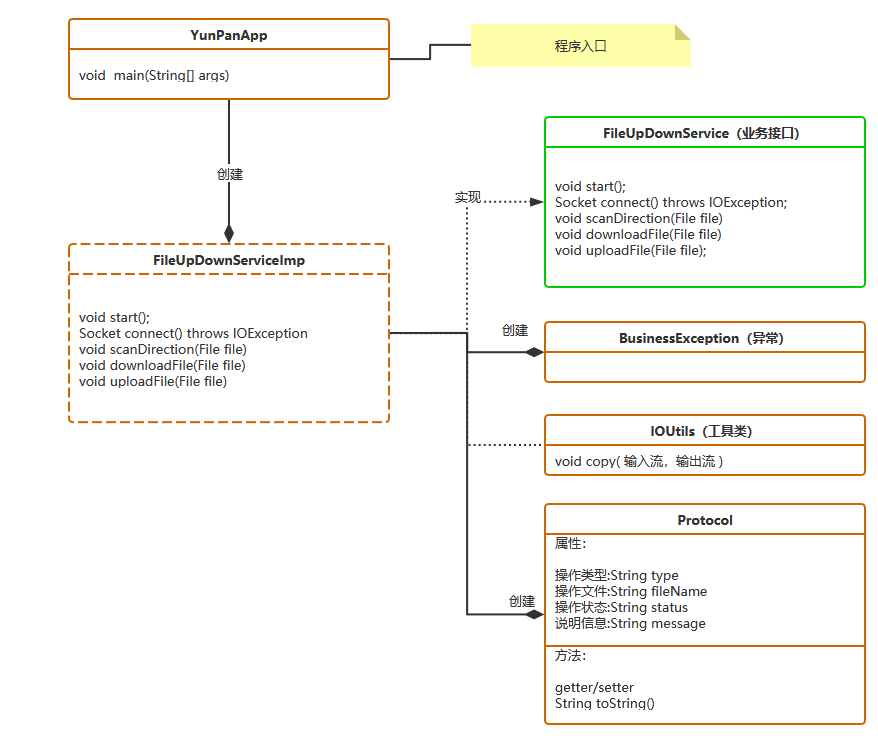

客户端架构

image-20201023162624759

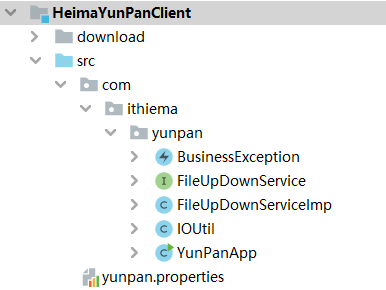

项目结构：

image-20201023153415491

基础代码请看看今天资料

四 开发实战

基于资料中提供的基础框架代码，完成客户端和服务端的开发.

资料中有代码
